在當前的建筑配電系統中,礦物絕緣電纜正越來越廣泛地得以應用,其耐火性、耐久性、安全性、可靠性和經濟型是傳統的電力電纜所無法取代的。本文就帶著大家來認識一下礦物絕緣電纜:什么構造?用在何處?如何安裝?
在解讀上述問題之前
先來看看為什么要使用礦物絕緣電纜
這樣有助于我們從根本上理解
礦物絕緣電纜在火災條件下不僅能保證火災延續時間內(180分鐘以上)的消防供電,還不會延燃,不會產生煙霧,不會產生次生災害,從而為消防搶救贏得寶貴時間。
由此可見
礦物絕緣電纜是建筑消防所須的
1什么構造?
《民用建筑電氣設計規范》JGJ16-2008規定:
礦物絕緣電纜是采用無機物氧化鎂作為芯線絕緣材料,無縫銅管外套和銅質線芯。

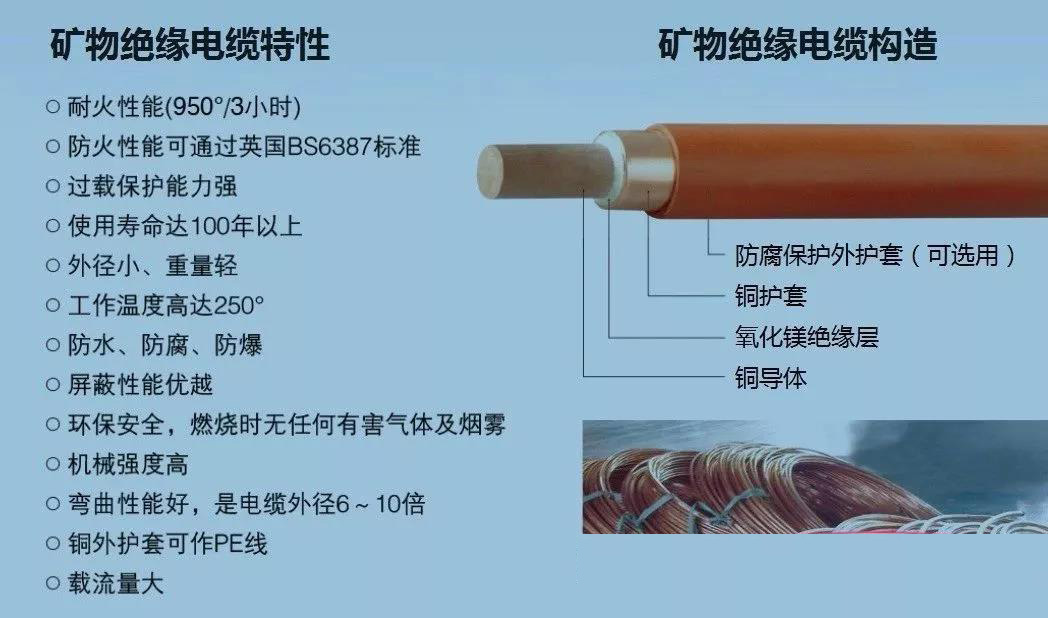

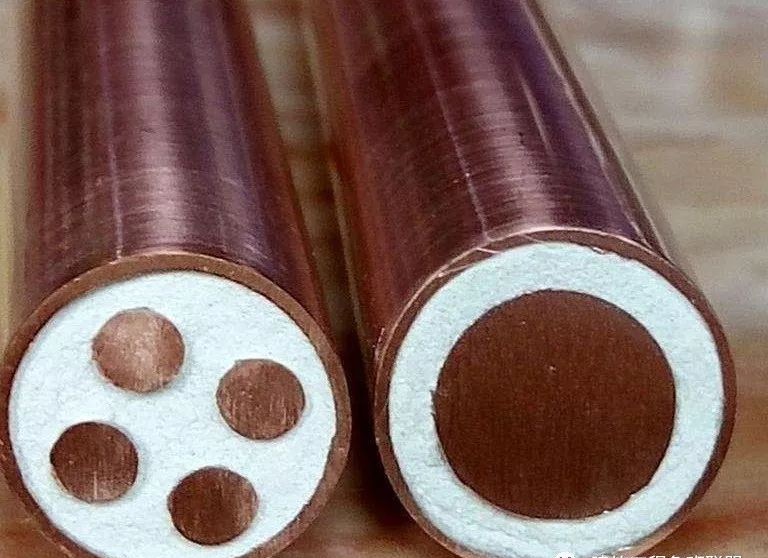

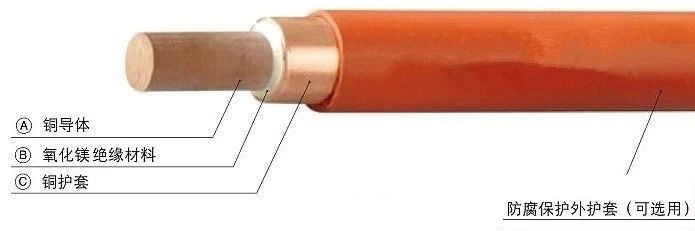

▲ 由圖可見,礦物絕緣電纜的構造很簡單,主要由①銅和②氧化鎂兩種材料,形成①銅護套+②氧化鎂絕緣+③銅導體的線纜(可加外護套)。
《額定電壓750V及以下礦物絕緣電纜及終端》GB/T13033.2-2007規定:
礦物絕緣電纜的型號有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基礎上多一層外護套。
B----布線用固定安裝電力電纜
T----銅護套
T----銅導體
V/Y----外護套:聚氯乙烯V,聚乙烯Y
Z/Q----耐電壓等級:Z重型750V,Q輕型500V
示例:
BTTZ-4x(1x300),表示為:截面為300mm2,4芯重型銅芯銅護套礦物絕緣電纜。
BTTVZ-4x(1x35),表示為:截面35mm2,4芯重型銅芯銅護套防腐外護套礦物絕緣電纜。
▲ BTTZ礦物絕緣電纜斷面
2用在何處?
《住宅建筑電氣設計規范》JGJ242-2011規定:
建筑高度為100m或35層及以上的住宅建筑,用于消防設施的供電干線應采用(強制性)礦物絕緣電纜。
建筑高度為50~100m且19~34層的一類高層住宅建筑,用于消防設施的供電干線應采用阻燃耐火線纜,宜采用(推薦性)礦物絕緣電纜。

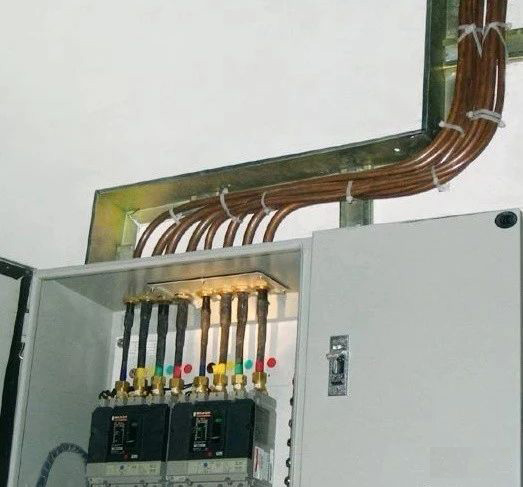

3如何安裝?
BTTZ電纜
中間連接器及終端安裝指導視頻
